Integral EvoxX – kolejny etap ewolucji

System sygnalizacji pożarowej i sterowania urządzeniami przeciwpożarowymi Integral firmy Schrack Seconet jest obecny na rynku już 30 lat. Od momentu wprowadzenia jest sukcesywnie rozwijany i unowocześniany w kolejnych etapach ewolucji, aby spełniać obowiązujące normy i wytyczne oraz zapewniać najwyższe standardy bezpieczeństwa.

Krzysztof Kunecki

Od pierwszej wersji (BMZ Integral) wyróżniał się niezawodnością działania dzięki pełnej redundancji sprzętowej i programowej, kompatybilnością wsteczną oraz elastycznością wynikającą z modułowej konstrukcji i zaawansowanego oprogramowania umożliwiającego zaprogramowanie dowolnych algorytmów sterowań zgodnych ze scenariuszem pożarowym. Właściwości te były kluczowe przy wprowadzaniu kolejnych generacji central.

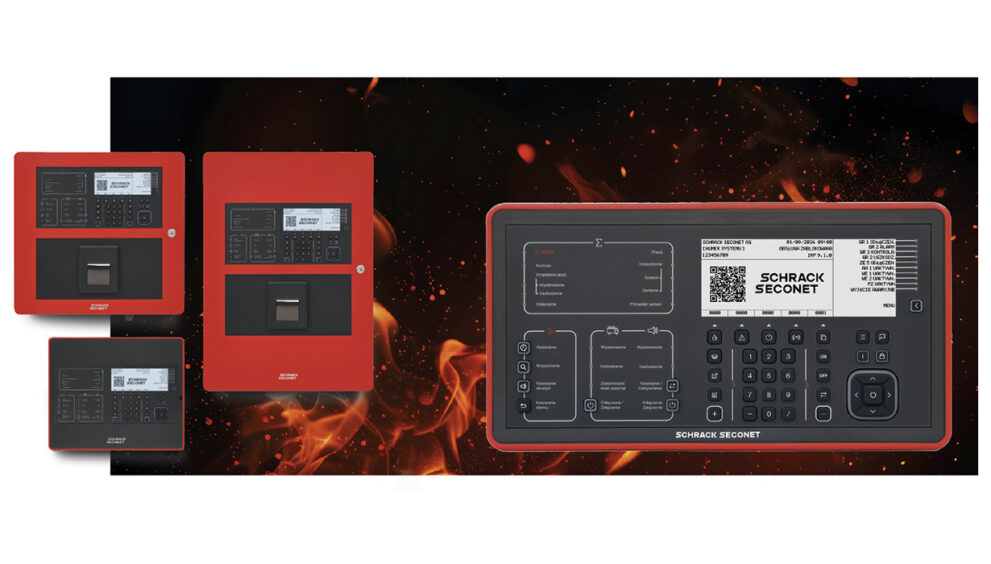

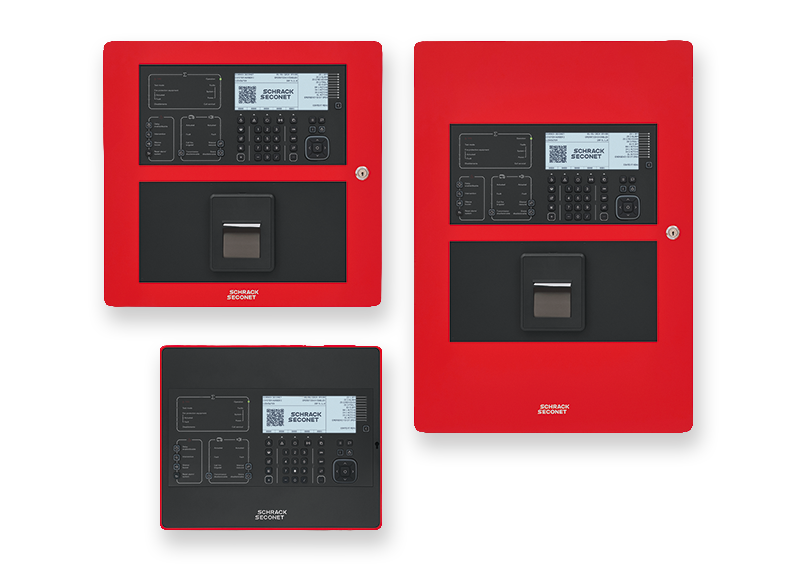

Integral EvoxX, wprowadzony w 2021 roku, przechodzi obecnie kolejny etap ewolucji związany z wdrożeniem nowej generacji panelu obsługi Integral IMAP (Integrative Main Operating Panel) oraz nowej konstrukcji obudów central w nowoczesnym designie. Ewolucji zostały poddane wszystkie centrale z rodziny Integral, a więc: centrala modułowa Integral EvoxX M, centrala kompaktowa Integral EvoxX C oraz centrala podstawowa Integral EvoxX B.

Integral IMAP, przeznaczony do obsługi systemów sygnalizacji pożarowej i sterowania urządzeniami przeciwpożarowymi (w tym gaszenia), charakteryzuje się intuicyjnym i przyjaznym interfejsem użytkownika oraz nowoczesnym wzornictwem, co zostało docenione nagrodą „Red Dot Design Award”.

Integral IMAP – charakterystyka

• Panel obsługi w wersji wewnętrznej i wyniesionej dla CSP/CSUP (sygnalizacja stanów pracy dla jednej strefy gaszenia zgodnie z EN 12094-1).
• Nowy układ wskaźników i przycisków oraz dodatkowe podświetlenie podstawowych przycisków funkcyjnych ułatwiają obsługę poprzez intuicyjne prowadzenie operatora w kolejnych krokach.
• W porównaniu z poprzednią wersją IMAP posiada większy wyświetlacz (14 linii × 60 znaków), umożliwiający prezentowanie większej ilości informacji w przemyślany, ustrukturyzowany i intuicyjny sposób, co ułatwia obsługę podczas alarmu pożarowego oraz bieżącej eksploatacji.
• 10 dowolnie programowanych funkcji sterujących (makro) oraz 10 wskaźników cyfrowych umożliwiających realizację specjalnych funkcji sterowania i sygnalizacji dodatkowych stanów pracy.
• Interaktywna pomoc dla operatora z wykorzystaniem aplikacji Integral AR – instrukcje czynności obsługowych bazujące na rozwiązaniach rzeczywistości rozszerzonej.
• Rozwiązania cyfrowe i dostęp do zewnętrznej dokumentacji z wykorzystaniem kodów QR.

Wprowadzenie zmian konstrukcyjnych w systemie umożliwiło rozszerzenie funkcjonalności oferowanych central. Ponieważ panel obsługi Integral IMAP pozwala na obsługę jednej strefy gaszenia, jednopętlowa centrala Integral EvoxX B – oprócz funkcji centrali sygnalizacji pożarowej może dodatkowo pełnić funkcję sterowania gaszeniem.

Natomiast Integral EvoxX C, realizująca jednocześnie funkcję CSP i CSG, może dodatkowo pracować w sieci central Integral LAN oraz Integral WAN.

Uniwersalna centrala sygnalizacji pożarowej i sterowania urządzeniami przeciwpożarowymi

Produktem flagowym systemu jest centrala Integral EvoxX M, zaprojektowana z naciskiem na maksymalne bezpieczeństwo, funkcjonalność i elastyczność, aby umożliwić realizację nawet najbardziej złożonych zadań w zakresie sygnalizacji pożarowej i sterowania urządzeniami przeciwpożarowymi.

Dla potwierdzenia najwyższych standardów bezpieczeństwa wykonano ponownie w CNBOP-PIB dodatkowe badania oraz certyfikację w zakresie sterowania urządzeniami przeciwpożarowymi, wymagane do bezpiecznego wdrożenia systemu w obiekcie oraz późniejszego formalnego odbioru i eksploatacji instalacji.

Centrala ma certyfikaty i świadectwa dopuszczenia CNBOP-PIB do realizacji następujących funkcji:

• centrala sygnalizacji pożarowej zgodnie z EN 54-2,
• zasilacz urządzeń przeciwpożarowych zgodnie z EN 54-3,
• centrala sterująca urządzeniami przeciwpożarowymi w systemach kontroli rozprzestrzeniania dymu i ciepła (zgodnie z prEN 12101-9), centrala sterująca oddzieleniami przeciwpożarowymi oraz przeznaczona do sterowania i nadzorowania instalacji wodociągowych przeciw-
  pożarowych zgodnie z Krajową Oceną Techniczną (KOT),
• zasilacz urządzeń przeciwpożarowych w systemach kontroli rozprzestrzeniania dymu i ciepła zgodnie z EN 12101-10,
• centrala sterująca stałymi urządzeniami gaśniczymi gazowymi zgodnie z EN 12094-1,
• centrala sterująca stałymi urządzeniami gaśniczymi wodnymi, pianowymi i aerozolowymi zgodnie z KOT.

Bezpośrednie sterowanie urządzeniami przeciwpożarowymi odbywa się za pomocą wejść i wyjść central oraz modułów wejścia/wyjścia techniki pętlowej X-LINE.

Bezpieczna kompatybilność wstecz i w przód

Jedną z głównych zalet systemu Integral EvoxX jest pełna kompatybilność „wstecz” oraz „w przód” w zakresie komponentów sprzętowych oraz oprogramowania. Oznacza to możliwość wzajemnej współpracy urządzeń i systemów różnych generacji oferowanych przez firmę Schrack Seconet, co umożliwia bezpieczną modernizację i rozbudowę instalacji w całym cyklu życia obiektu.

Dotyczy to m.in. możliwości łączenia central różnych generacji w jedną sieć oraz współpracy elementów peryferyjnych opartych na starszej technologii z centralami najnowszej generacji. W zakresie komponentów sprzętowych oznacza to kompatybilność z kartami rozszerzeń poprzednich generacji – Integral EvoxX współpracuje z centralami Integral IP, Integral Evolution oraz BMZ Integral.

Bezpieczna i praktycznie nieograniczona praca w sieci

Centrale Integral EvoxX mogą być łączone w sieć o dowolnej topologii (pierścień, magistrala, sieć kratowa) z wykorzystaniem różnych mediów transmisji (połączenia miedziane i światłowodowe) oraz różnego stopnia redundancji.

Pozwala to na elastyczne budowanie systemu sieciowego dostosowanego do wymagań obiektu i wdrożenie odpowiedniego poziomu bezpieczeństwa. Standardowo centrale pracują w topologii podwójnego pierścienia, dzięki czemu system jest odporny na trzy uszkodzenia połączeń. Przy zastosowaniu sieci kratowej (mesh network) możliwe jest zachowanie pełnej funkcjonalności nawet przy siedmiu uszkodzeniach łączy sieciowych.

Elastyczne oprogramowanie i zdalny dostęp

System Integral EvoxX charakteryzuje się bardzo elastycznym oprogramowaniem umożliwiającym wdrożenie praktycznie dowolnego scenariusza pożarowego. Funkcje oraz kryteria sterowania i obsługi mogą być programowane z wykorzystaniem operatorów logicznych Boole’a.

Pozwala to na definiowanie złożonych algorytmów sterowania oraz wdrażanie alternatywnych sposobów działania w zależności od rozwoju pożaru w obiekcie. Dzięki pracy oprogramowania w trybie dynamicznym możliwe jest stosowanie blokad międzystrefowych oraz procedur typu fail-safe, uwzględniających różne rodzaje uszkodzeń instalacji.

Rozwijane są również narzędzia do zarządzania całym cyklem życia systemu bezpieczeństwa pożarowego. Pakiet Integral Remote, w tym chmurowa Platforma Serwisowa S2 Service, wspiera projektowanie, uruchamianie, konserwację, serwis oraz modernizację systemów.

Współpraca z SIUP SIS-FIRE

Dla zapewnienia najwyższego poziomu bezpieczeństwa istotne jest zastosowanie systemu integrującego urządzenia przeciwpożarowe (SIUP), umożliwiającego pełną wizualizację i zarządzanie zintegrowanym systemem bezpieczeństwa pożarowego.

System SIS-FIRE firmy Schrack Seconet współpracuje z Integral EvoxX poprzez protokół ISP-IP, umożliwiając Kierującemu Działaniami Ratowniczymi ręczne sterowanie oraz weryfikację realizacji sterowań zgodnie ze scenariuszem pożarowym, a także identyfikację urządzeń, które np. wskutek uszkodzeń nie przeszły w pozycję pożarową.

Integracja pozwala również na odczyt i wizualizację wartości analogowych, takich jak temperatura, stężenie dymu oraz inne parametry fizyczne mierzone przez czujki pożarowe.

Podsumowanie

Integral EvoxX to nowoczesny system sygnalizacji pożarowej i sterowania urządzeniami przeciwpożarowymi, który dzięki bezpiecznej i elastycznej architekturze oraz zaawansowanym funkcjom oprogramowania zapewnia najwyższy poziom bezpieczeństwa w każdym obiekcie, w którym zostanie ­zastosowany. •
